Wstęp

Okrągły przenośnik ślimakowy jest przystosowany do przenoszenia kwasu adypinowego o gęstości nasypowej 0,75 g/ml, przybliżonej szybkości podawania 50 kg/h na odległość 3320 mm. Oto jak to działa: Materiał sypki wprowadzany do obudowy i podwójny zwój ślimaka były powstrzymywane przez opór tarcia działający na ściankę obudowy podczas pracy, ślimak popycha materiał i powoduje ruch osiowy materiału, materiał można wyładować do odpowiedniego wylotu na dole obudowy lub wywieźć w koniec zsypu. Przenośnik o prostej konstrukcji, umożliwiający podawanie i rozładunek w wielu pozycjach, jest łatwy w obsłudze, ma dobre właściwości uszczelniające i chroni środowisko.

Należy zaprojektować kilka uchwytów do podnoszenia, które pomogą w przemieszczaniu jednostek do pozycji montażowych. Również inżynierowie z firmy Wuxi Changrong zajmującej się maszynami przenośnikowymi przeprowadzą obliczenia obciążenia, takie jak obciążenie statyczne i obciążenie dynamiczne, na etapie projektowania.

Przenośnik ślimakowy typu okrągłego może być poziomy, nachylony i pionowy.

Podajnik ślimakowy proszku z okrągłym zbiornikiem składa się z okrągłej rury zewnętrznej, okrągłej rury wewnętrznej ze zgarniakami śrubowymi, głowic wałów, łożysk końcowych, uszczelnienia wału, silnika i skrzyni biegów. Regularne akcesoria to: zaciski, rury uszczelniające powietrze, cylinder, zawór elektromagnetyczny, zespół regulatora filtra itp.

Opis produktów

Okrągły przenośnik ślimakowy'materiały

Kontakt podajnika ślimakowego proszku z okrągłym zbiornikiem z materiałem wykonany jest ze stali 316L, reszta wykonana jest ze stali węglowej Q235.

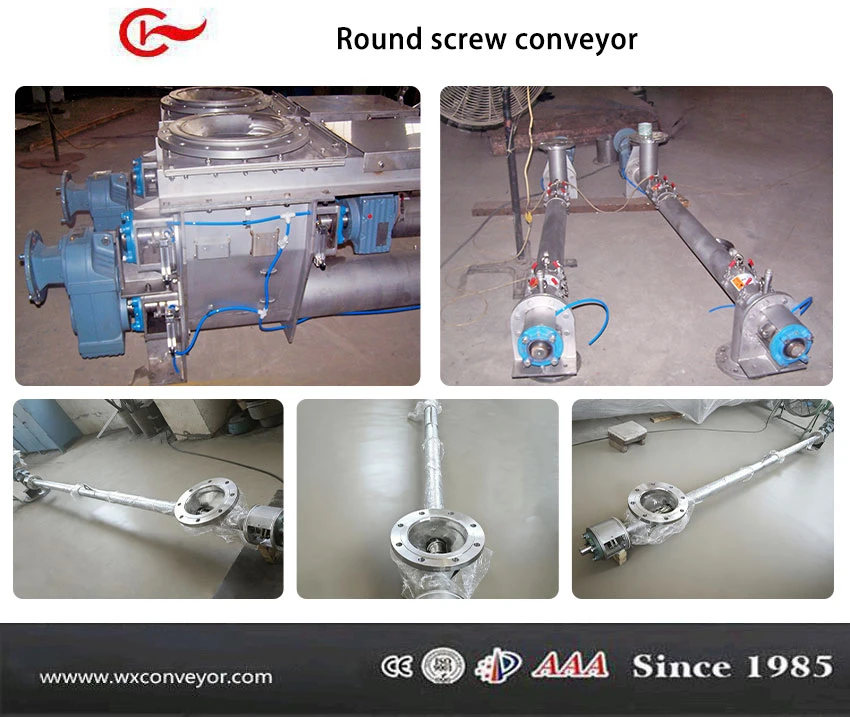

Screw Feeder Conveyor

dane techniczne

Nazwa komponentu	rozmiar	Przybory
Pieprzony lot	Ø80mm	AISI316L
Skok śruby	zmienny
Grubość lotu wkrętu	3mm
Śruba środkowego wału	Ø48*5mm
Długość przenośnika ślimakowego	3320mm
Układ napędowy	0,75 kW przy 29 obr./min
Kierunek jazdy	Napęd to napęd SEW, seria „R”, reduktor walcowy, montowany na wale z silnikiem elektrycznym o mocy 0,75 kW-, 380 V, 3 fazy, 50 Hz i stopniu ochrony IP55, umieszczony na końcu wlotowym przenośnika
Ręka
Nachylenie przenośnika ślimakowego	0⁰,Poziomy
Obróbka powierzchni	Powierzchnia wewnętrzna jest polerowana Ra mniejsza lub równa 0,8um, powierzchnia zewnętrzna jest poddawana trawieniu kwasem i pasywacji
Waga netto	150kg
Rozmiar opakowania	do ustalenia
Rodzaj opakowania	W obudowie ze sklejki (standard eksportowy)
Waga brutto	190kg
Czas produkcji	30 dni do 45 dni po wpłacie zaliczki, zależy od ilości przenośników
Termin płatności	30% przedpłacone przez T/T, 70% zostanie zbilansowane przed dostawą	Można negocjować.
Okres gwarancji	12 miesięcy po uruchomieniu na miejscu lub 18 miesięcy po dostawie, w zależności od tego, co nastąpi wcześniej
Obsługa witryny	W razie potrzeby możemy wysłać technika na miejsce

Prośba o inspekcję

Wszystkie spawy są w 100% sprawdzane wizualnie na etapie produkcji. Wuxi Changrong Conveying Machinery Company może w razie potrzeby dostarczyć raport w formie raportu z testu RT lub PT.

Jeśli posiadasz dokument ITP, prześlij go do nas, a my będziemy mogli śledzić Twój ITP.
