Wstęp

Podnośnik kubełkowy w kształcie litery Z do nasion i ziaren dzieli się na trzy typy pod względem kierunku transportu i potrzeb: typ L, typ C i typ Z. Tutaj przedstawiamy podnośnik kubełkowy typu Z. Czasami nazywaliśmy to także windą kubełkową łańcuchową.

Typ L	Typ Z

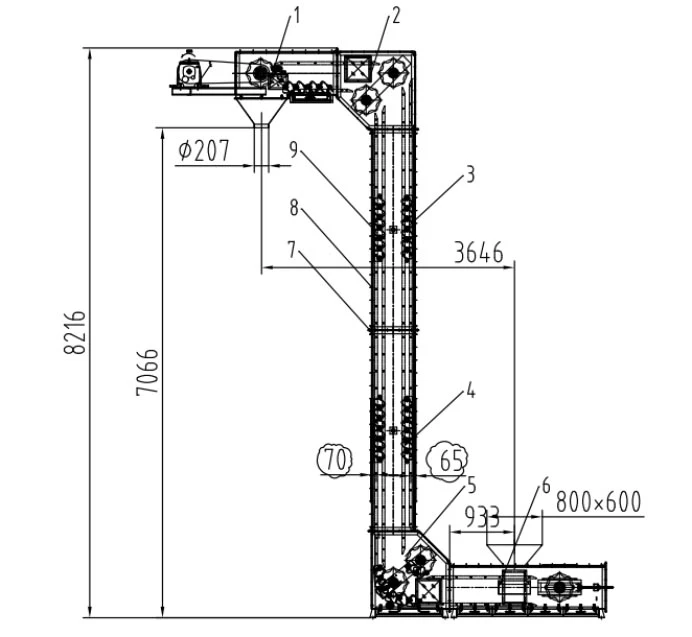

Przenośnik kubełkowy typu Z ma zastosowanie do transportu materiałów sypkich takich jak drobny proszek, drobne cząstki czy pellet w zamkniętej skrzyni. Ten przenośnik kubełkowy składa się z głowicy maszyny, górnej części poziomej, górnej części zakrzywionej, części pionowej, dolnej części zakrzywionej, dolnej części poziomej i części tylnej. Jest to ciągła, trójwymiarowa metoda transportu-, która łączy transport pionowy i poziomy. Winda kubełkowa typu Z jest szeroko stosowana w branżach takich jak metalurgia, chemia, medycyna i linie do produkcji akumulatorów.

Obsługuje pionowy transport na duże odległości.

W warsztacie wysokość wynosi tylko 10 m. Nie możemy zmontować całej sekcji pionowej ze względu na ograniczenia wysokości. Dlatego w warsztacie dostępna jest tylko krótka sekcja pionowa do testu działania na pusto.

Tabela rozmiarów podnośnika kubełkowego typu Z

Nazwa komponentu	Rozmiar	Przybory
Rozmiar wiadra	370 mm
Skok wiadra	160 mm
Długość transportu podnośnika kubełkowego typu Z	13100mm
Układ napędowy	2,2 kW przy 12 obr./min
Kierunek jazdy	Napęd to napęd domowy, seria „R”, przekładnia zębata walcowa, montowany na wale z silnikiem elektrycznym o mocy 2,2 KW-, 380 V, 3 fazy i 50 Hz, stopień ochrony IP55, umieszczony na końcu windy
Nachylenie podnośnika kubełkowego typu Z	90⁰
Obróbka powierzchni	Kwas czysty
Waga netto	1800kg
Rozmiar opakowania	do ustalenia
Rodzaj opakowania	Według obudowy ze sklejki (standard eksportowy)
Waga brutto	2000kg
Czas produkcji	30 dni do 45 dni po wpłacie zaliczki
Termin płatności	30% przedpłaty przez T/T, 70% zostanie zbilansowane przed dostawą	Można negocjować.
Okres gwarancji	12 miesięcy po uruchomieniu na miejscu lub 18 miesięcy po dostawie, w zależności od tego, co nastąpi wcześniej.
Obsługa witryny	W razie potrzeby możemy wysłać technika na miejsce

Wszystkie sekcje zostaną zmontowane na miejscu budowy przez kupującego zgodnie z instrukcją montażu sprzedającego. Łyżka podnośnika kubełkowego typu Z wykonana jest z nylonu, skorupa wykonana jest ze stali nierdzewnej 304 lub 316L.

product-850-1000

Komponenty

(1) silnik i skrzynia biegów. Istnieją chińskie i niemieckie silniki i skrzynie biegów.

(2) Łożysko. Istnieją łożyska chińskie i SKF, NSK.

(3) Wiadro. Wiadro wykonane jest z tworzywa sztucznego. Wytrzymuje temperaturę do 80 stopni⁰C.

(4) Koło zębate

(5) Okno wzierne/okno inspekcyjne

Cechy

Można wybrać szeroki zakres materiałów: konstrukcja malowana stalą miękką, stal nierdzewna, tytan

Łatwy w instalacji: Changrong udostępni specjalną instrukcję dotyczącą instalacji.

Drzwi inspekcyjne na zawiasach z szybkozaciskiem: łatwe do czyszczenia przez pracowników

Cena

Jesteśmy fabryką produkcyjną z zespołem inżynierów. Możemy więc dostarczyć Ci projekt, a także możemy wyprodukować dla Ciebie sprzęt. Możesz uzyskać cenę fabryczną bezpośrednio.

Jak uzyskać konkurencyjną cenę?

Wyślij nam:

1. nazwa transportowanego medium, czy jest to proszek, cząstki i granulki, jego gęstość nasypowa, dobry lub zły przepływ

2. możliwości transportowe

3.praca ciągła lub nieciągła

4.długość transportowa (część dolna + część pionowa + część górna)

5. Napięcie w Twojej lokalizacji. W Chinach wynosi 380 V, 50 Hz, 3 fazy.

Często zadawane pytania:

(1) Jaki jest okres gwarancji: 12 miesięcy od-rozruchu na miejscu lub 18 miesięcy od dostawy, w zależności od tego, co nastąpi wcześniej.

(2) Jaki jest czas dostawy: zależy od ilości sprzętu. Zwykle wykonanie 1 zestawu podnośników kubełkowych zajmuje 5 tygodni.

(3) Jaki masz certyfikat: Posiadamy ISO9001, ISO18000, ISO14000, CE
